halo semua, kali ini boby24.blogspot.com akan membegikan tutorial Konfigurasi VLAN di Cisco Packet Tracer. tutorial ini juga bisa dikatakan memberikan alamat ip/ ip address pada interface di router, tetapi terdapat lebih dari 1 netrwork / banyak network pada 1 interface di router.
Langkah - Langkah Konfigurasi Vlan
1. siapkan topologi seperti berikut atau bisa dowload disini. bisa juga dengan topologi yang anda sudah punya.
2. pastikan router terhubung dengan switch dan switch juga terhubung dengan perangkat PC.
3. kemudian masuk pada konfigurasi router "ini dengan cara CLI" jika belum mengerti silahkan lihat disini.
ikuti langkah berikut ini:
Router>en
Router#conf t
Router(config)#int fa0/0.1
Router(config-subif)#ip add 192.168.10.1 255.255.255.0
Router(config-subif)#encap
Router(config-subif)#encapsulation do
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#int fa0/0.2
Router(config-subif)#ip add 192.168.20.1 255.255.255.0
Router(config-subif)#encap dot 20
Router(config-subif)#int fa0/0.3
Router(config-subif)#ip add 192.168.30.1 255.255.255.0
Router(config-subif)#encap dot 30
Router(config-subif)#int fa0/0.4
Router(config-subif)#ip add 192.168.40.1 255.255.255.0
Router(config-subif)#encap dot 40
Router(config-subif)#ex
Router(config)#interface fa0/0
Router(config-if)#no shutdown
4. kemudian tutup konfigurasi pada router. buka CLI pada Switch . kemudian ikuti langkah - langkah seperti dibawah ini.
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#vlan 40
Switch(config-vlan)#ex
Switch(config)#
Switch(config)#int fa0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#int fa0/2
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int fa0/3
Switch(config-if)#sw acc vlan 20
Switch(config-if)#int fa0/4
Switch(config-if)#sw acc vlan 30
Switch(config-if)#int fa0/5
Switch(config-if)#sw acc vlan 40
Switch(config-if)#ex
Switch(config)#
5. kemudian tutup konfigurasi pada Switch . atur ip address pada client/ pc sesuai dengan network 192.168.10.0/24 dengan gateway 192.168.10.1
PC 1

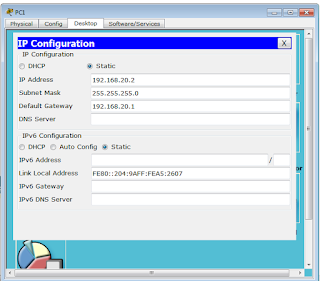

PC 2
PC 3
PC 4
ini adalah tabel dari interface pada router, interface fastethernet 0/0 memiliki cabang lagi atau virtual LAN yaitu 0/0.1 , 0/0.2, 0/0.3, dan 0/0.4.
ini adalah table dari interface pada switch,
interfaceethernet 0/1 = mode trunk
interfaceethernet 0/1 = vlan 10
interfaceethernet 0/1 = vlan 20
interfaceethernet 0/1 = vlan 30
interfaceethernet 0/1 = vlan 40
file packet tracer Konfigurasi VLAN Router Switch packet tracer
>>download<<
sekian dulu artikel tentang Konfigurasi VLAN Router Switch packet tracer, nantikan artikel dan modul menarik lainnya di boby24.blogspot.com
