Installasi Router Menggunakan RouterBoard Mikrotik

halo semua, kembali lagi bersama saya di blog bobys24.blogspot.com. setelah sebelumnya sudah saya bahas tentang "Apa itu Router", kali ini saya membagikan Tutorial tentang "Installasi Router Menggunakan RouterBoard Mikrotik". oke langsung saja simak yang berikut ini..

INSTALLASI ROUTER MENGGUNAKAN ROUTERBOARD MIKROTIK

Pada praktek ini akan menggunakan Routerboard Mikrotik RB750 dengan spesifikasi memiliki 5 buah port ethernet 10/100, dengan prosesor Atheros 400MHz.  dan sudah termasuk dengan lisensi level 4 dan adaptor 12V.

Secara garis besar tahapan-tahapan dalam mengerjakan praktek ini adalah sebagai berikut :

1. Siapkan topologi / gambar jaringan yang akan dibangun dan rancangan IP Address yang akan digunakan.
2. Siapkan dan susun peralatan sesuai dengan topologi / gambar yang akan dibangun.
3. Pastikan semua perangkat sudah berjalan dengan baik (on) termasuk sistem operasi dan driver. Terutama driver LAN Card pada PC
4. Konfigurasi IP Address pada masing-masing node sesuai dengan rancangan yang telah ditetapkan
5. Tes ping dari masing-masing node dan pastikan sudah terhubung dengan baik
6. Konfigurasi Netwotk Address Translation (NAT) pada router agar router mampu membungkus packet data dari LAN agar dapat dikirim melalui WAN.

Pastikan tahap 1,2 dan 3 diatas sudah dikerjakan dengan benar kemudian ikuti langkah-langkah berikut untuk tahap berikutnya 4,5 dan 6.

A. Konfigurasi IP Address pada router board mikrotik

1. Konfigurasi ini dilakukan melalui PC Klien (OS Windows) dan menggunakan program Winbox
2. Jalankan program winbox, klik icon (...) agar program winbox melakukan searching router mikrotik.


3. Kemudian klik pada Alamat MAC Address dari Router tersebut (untuk melakukan seleksi) kemudian ketik username admin, password dikosongkan kemudian klik Connect.Konfigurasi ini adalah konfigurasi default. Untuk kembali pada konfigurasi ini dapat dilakukan dengan menekan tombol reset.

4. Maka akan tampil halaman konfigurasi mikrotik sebagai berikut



5. sebelum melakukan konfigurasi IP Address, terlebih dahulu harus diketahui interface mana saja yang kita gunakan sesuai topologi yang kita bangun. Dalam hal ini interface untuk koneksi ke WAN menggunakan either1 (Node E) sedangkan interface untuk koneksi ke LAN menggunakan either2 (Node D). (Dalam mikrotik NIC dikenal dengan nama either) kemudian diberi nomor urut mulai dari 1 sampai sejumlah port yang dimiliki.


6. Untuk melakukan konfigurasi IP Address pada either1 (Node E), klik menu IP kemudian klik Addresses, kemudian klik ikon  (+)

7. Kemudian masukkan Alamat IP Address 172.16.16.17/28, pastikan Interface benar dan klik Apply, maka kolol network akan terisi secara otomatis, kemudian klik OK.
8. Lakukan langkah yang sama (f, g) untuk melakukan konfigurasi IP Address pada either2 (Node D), sehingga hasilnya sebagai berikut.






9. Kemudian Konfigurasi IP Address pada komputer klien (PC Klien A) (OS Windows 7 / Menyesuaikan)






10. Lakukan langkah yang sama untuk klien yang lain. Kemudian lakukan pengujian dengan perintah ping dari klien ke router dan sebaliknya dan pastikan hasilnya berjalan dengan baik.

    Dari klien ke router




    Dari router ke klien (Klik menu ->Tools ->klik Ping)






    Dari router ke Gateway (172.16.16.30)




B. Konfigurasi Gateway dan DNS pada router

1. Untuk konfigurasi gateway pada router mikrotik klik menu IP kemudian pilih Routes, kemudian klik icon (+) untuk add.

2. Kemudian isikan Dst. Address 0.0.0.0/0 dan Gateway 172.16.16.30 kemudian klik Apply dan OK.
3. Untuk konfigurasi DNS klik menu IP kemudian pilih DNS, kemudian klik Setting.

4. Kemudian masukkan alamat DNS 192.168.202.23 kemudian klik Apply kemudian OK
5. Untuk mengujinya bisa kita gunakan perintah ping ke sebuah alamat internet misalnya google.com (Klik menu ->Tools ->klik Ping)


   Dengan demikian maka router sudah terkoneksi dengan jaringan internet (WAN).
   Untuk konfigurasi gateway dan DNS pada klien sudah bersamaan dengan konfigurasi IP Address



C. Konfigurasi NAT (Network Address Translation) pada routerKonfigurasi ini bertujuan agar packet yang menuju WAN (internet) dari network LAN dapat dikirim ke network WAN (Internet). Misalkan PC Klien A (Alamat IP 192.168.10.2) melakukan permintaan ke google.com (WAN / Internet) maka ketika sampai pada router IP Asal (192.168.10.2) akan di translate menjadi IP either1 (172.16.16.17 / yang sudah bisa mengirim permintaan ke WAN/Internet) sehingga google.com mengetahuinya adalah permintaan dari IP 172.16.16.17 bukan permintaan dari 192.168.10.2. Langkah-langkahnya sebagai berikut :

1. Klik menu IP kemudian pilih firewall kemudian klik tab menu NAT, kemudian klik ikon (+) untuk menambahkan.

2. Pada tab menu general, pada kolom chain pilih srcnat, pada kolom Out. Interface pilih either1 (yaitu interface yang digunakan untuk koneksi ke WAN/internet. Kemudian klik tab menu Action.

3. Pada kolom Action pilih Masquerade kemudian klik Apply kemudian OK.
4. Untuk mengujinya, dapat dilakukan perintah ping ke alamat internet / WAN dari klien ataupun tes dengan browsing. (Klik menu ->Tools ->klik Ping)

   Ping ke google.com dari klien

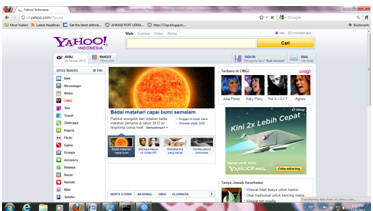

   Tes browsing ke yahoo.com



   Sampai disini berarti kita telah berhasil menghubungkan jaringan lokal (LAN) ke jaringan WAN (internet).

Oke sekian dulu penjelasan dari saya mengenai Installasi Router Menggunakan RouterBoard Mikrotik,

jika ada yang kurang jelas bisa ditanyakan, dan jika membutuhkan tutorial yang lain silahakan isikan di form sebelah kanan --->>>

sekian dari saya, terimakasih..
